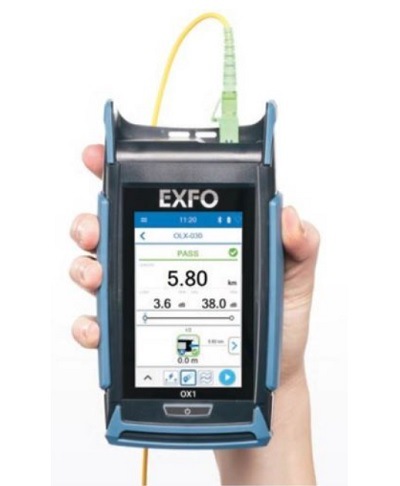

障害点探索機能をシンプルな表示で即座に診断可能な初心者にも優しい簡易型OTDRが誕生しました。
画面に障害点の波形表示はなく、障害点までの距離と推定損失のみが表示されます。
光源、光パワーメータ機能までも備えたマルチメータです。

■特長
●ファイバ距離を、OTDRの波形ではなく、“数値”で表現 初心者にも分かりやすいインターフェイス ●3秒でファイバテストが可能
●光源、光パワーメータ機能もあり
●ケーブル長、挿入ロス、光リターンロスを表示
●回線の品質を自動で5段階評価
●不良が疑われる回線を自動検知
●シングルモードファイバの測定距離は最長40km
●簡単にコネクト部分を交換可能

■障害点探索（簡易OTDR）仕様・性能
型番：OX1-PRO-I-91-00
波長：1310/1550nm
測定レンジ：-50～26（dBm）
測定精度：±５％ 標準コネクタ：SC/UPC
最大リンクロス：15dB
測定リンク長 ：最大40㎞
試験時間：以下3種
-距離・IL・ORL（3秒）
-距離・IL・ORL・障害探索（5秒）
-距離・IL・ORL・探索箇所のマッピング（10秒）
距離精度 ：±1.5m（5㎞リンク・
挿入ロス合計3ｄB、反射-42dB、IOR除く場合）

■パワーメータ　仕様・性能
波長（nm） 1310、1490、1550、1625、1650
パワーレンジ（dBm）-60～5
パワー精度 ±0.7dB（-20ｄB次）
最大入力パワー 15 トーン探知 270Hz、330Hz、1kHz、2kHz

■光源　仕様・性能
波長 1310nm±30nm 1550nm±30nm
出力（dBm）＞-8 出力パワーの安定性 ±0.2dB（電源ON30分後）

寸法 (H x W x D) 171 mm x 93 mm x 48 mm
重量 0.5kg
使用環境 -10℃～45℃
保存環境 -40℃～70℃（バッテリ装着状態）
相対湿度 93％未満
バッテリ リチウムイオンバッテリ バッテリ寿命 約10時間（5時間チャージ必要）
AC/DCアダプタ：100～240VAC入力;50/60Hz,最大1.0A 5V出力;2.4A データ保存 ：1000試験分

■インターフェイス
USB ポート USB3.0 タイプCポート
Bluetooth・WiFi Bluetooth v4.2 with BLE,Class2
WiFi 802.11 b/g/n 2.4GHｚ,

■構成品
・光ファイバマルチメータOX１×1台
・ポーチ、パワーアダプタ、バッテリ、リストストラップ（各1）
※プロバージョンには、光コネクタ（SC/APC：型番GP3152） または（SC/UPC：型番GP3153）×1含む

詳細はメーカーカタログを参照

■商品紹介

■測定画面
光源　　　　　　　　　　　　　　　　パワーメータ
　

リンク検証（リンク長/挿入ロス/リターンロスを表示）


故障探索（リンク検証に加え、故障個所の検出）



リンクマッピング（リンク検証、故障探索、リンクマッピング）
